BCD近日推出了創新設計的串聯式白光LED驅動器AP3036，AP3036提供了簡單的高達100KHz脈沖式調光技術，系統只需提供寬、窄不同的數字式脈沖，即可簡單的實現輸出亮度調節。它并且整合了肖特基二極管(Diode)于電路內，使得系統組件數量更少，射頻干擾更小。

　　目前便攜式電子產品的液晶屏幕背光主要是以白光LED為主，白光LED的亮度隨著電流成正比，AP3036提供串連式LED架構，最高可以提供8顆白光LED串連所需電壓，并可串聯一電阻來設定最大LED電流，功能可涵蓋所有小尺寸液晶屏幕背光所需，并保證LED亮度的均一性。AP3036最大的優勢是可以用PWM信號調節LED 亮度，調光頻率范圍非常寬，可以到100KHz，當AP3036使用20KHz以上的頻率調節LED亮度時候，可以跳過音頻范圍，因此音頻干擾更小，EMI更好。

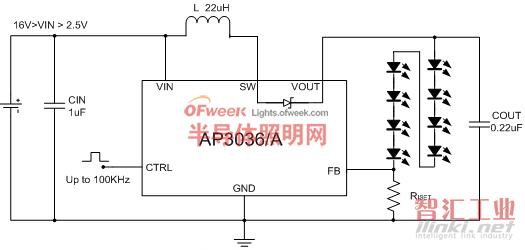

圖1. AP3036/A 典型應用

　　AP3036的轉換效率最高可以到達82%，最低工作電壓達到2.5V, 可以降低電流消耗并且延長電池使用時間，內建的肖特基二極管降低系統所需組件及復雜度。內建的軟啟動(Soft start)功能可以降低侵入電流(Inrush current)，過電壓保護(OVP)及過電流保護(OCP)可以確定系統在正常狀態下工作。

　　AP3036采用SOT23-6及TSOT-23-6兩種封裝，并有200mV版本和250mV版本（AP3036A），目前這兩種版本都已經量產，并開始提供樣品和Demo Board。

　　AP3036簡介

　　AP3036是BCD公司最新推出的LED背光專用驅動控制芯片，采用電感結構電流模式升壓控制，提供理想的LED恒流功能和優秀的調整率。AP3036采用串聯的LED 結構最多可以驅動8LED，通過一個電流檢測電阻實現LED的恒流功能。輸入電壓范圍達到2.5V到16V，可以使用單節的電池或者多節電池串聯進行系統供電。

　　AP3036最高工作頻率達到1.0MHz, 所以可以明顯的減小外部器件的參數和尺寸，典型的1mm 22uH 電感和0.22uF的輸出電容可以滿足正常的使用條件。

圖2. AP3036/A的管腳圖

　　8LED 20mA 背光驅動方案

　　對于便攜式的電子產品的液晶屏幕背光大部分在8LED 以下，使用的LED為20mA的小封裝結構，所以本方案可以滿足絕大多數這類場合的應用。

　　應用電路參考圖1。LED最大電流是通過FB對地的一個電阻RISET確定的。因為LED采用串聯結構，所以可以保證每個LED電流相同，并且與每個LED的導通電壓變化沒有關系。LED電流的精度就只與電阻的精度有關系，建議選擇高精度的電阻來確定LED電流。LED電流和RISET的關系由下公式表示：RISET=VFB/ILED，VFB可以在數據手冊里找到。在系統啟動瞬間，輸入會有比較大的涌入電流，為了避免這種情況對系統和電池產生不良影響。AP3036集成軟啟動功能，在0.7ms的時間內緩慢啟動來消除這種影響。

　　相應的Demo Board PCB 如下圖：

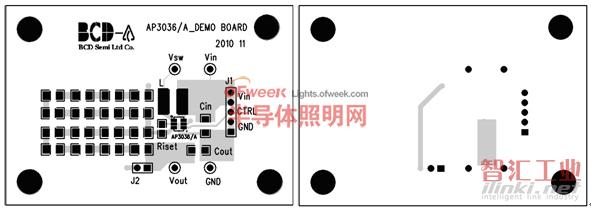

圖3 方案PCB Layout

圖4 方案實物圖

　　為了避免音頻干擾，AP3036特別增加了高頻調光功能，PWM調光的頻率可以高達100KHz 有效的避免了20KHz以下的音頻干擾。并且保證完美的調光線性度和系統穩定性，參考下圖5和圖6。

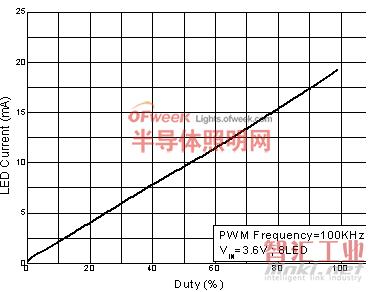

圖5. LED Current vs. PWM Duty

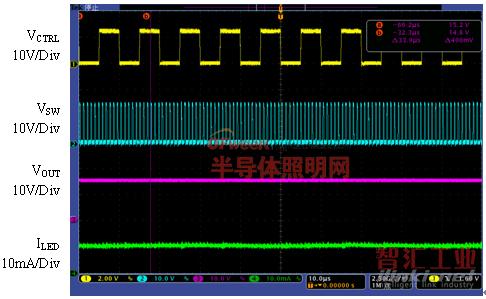

圖6. PWM 調光波形（VIN=3.6V; ILED=20mA; 8LED; FPWM=100KHz; Duty=50%）

　　AP3036還提供其他兩種調光方式：

　　1．PWM調光信號可以直接通過FB進行LED電流調節，這樣可以留出CTRL Pin進行系統的使能控制。參考下圖7：

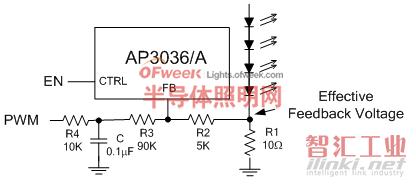

圖7. PWM 通過FB調光

　　2．直流電平調光，通過改變DC電平值來改變LED電流大小。與PWM調光相比，DC調光有更加穩定的LED電流和輸出電壓，并且避免了PWM信號的高頻干擾。參考圖8。

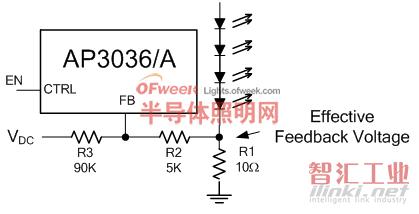

圖8. DC 電平通過FB調光

　　便攜式的電子產品都是使用電池進行系統供電，背光系統具有高的轉換效率可以有效的延長電池的使用時間。AP3036具有高于82%的轉換效率，可以盡可能的延長電池使用時間。下圖9是不同LED個數時候的系統轉換效率。

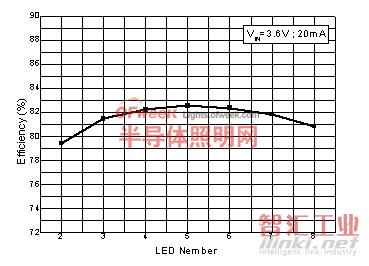

圖9. 轉換效率與LED個數曲線

　　AP3036具有2.5V到16V的輸入電壓范圍，并在整個電壓范圍內具有高的轉換效率，下圖是8LED 20mA電流在整個輸入電壓下的轉換效率曲線。

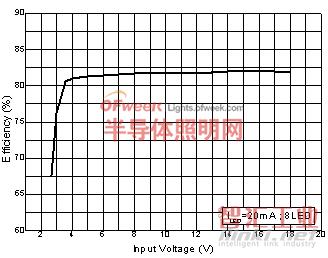

圖10. 轉換效率與輸入電壓曲線

　　另外，AP3036還內置了必要的保護功能。

　　1．內置LED開路保護功能，AP3036內部可以監控輸出電壓。當LED開路，系統輸出電壓達到30V，系統會工作在打嗝模式來保證小的功率損耗，并時刻檢測LED狀態，當LED恢復連接時候系統自動恢復正常的工作狀態。

　　2．內置過功率保護功能，AP3036按工作頻率來檢測電感的最大峰值電流，當電感電流大于550mA時候，芯片會周期性的關閉內部功率三極管從而限制了系統的最大功率，保證系統在發生異常情況時候的安全。

　　小結

　　使用BCD公司的AP3036可以設計出更高效率的LED背光驅動電源，具有方案新穎、元件數少，體積小，成本低，性價比高的優點，同時這些方案滿足電流控制精度、可靠性等全面要求，技術成熟，優勢明顯，具有廣闊的應用前景。
